使用條件

1.海拔高度不超過3000米；
2.周?chē)h(huán)境溫度不高于+40C，不低于- 5度；
3.周?chē)諝獾南鄬?duì)濕度不大于85%（ 20度 ；
4.滿足II 污穢等級；
5.安裝場所無腐蝕性的氣體；
6.額定絕緣水平：JDZX10-3型3.6/25/40kV。

概述

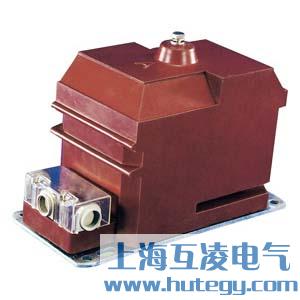

電壓互感器JDZX10-3為單相、戶內、干式全封閉產品，使用時三臺一組，JDZX10-3、6、10為Yo/ Yo/[連接，JDZXF10-3、6、10為Yo/Yo/Yo/[連接。分別適用于額定頻率50Hz,60Hz，額定電壓為 3, 6, 10kV電力系統中作電能計量、電壓監控和繼電保護用。

結構

JDZX10-3電壓互感器為全封閉結構，繞組為環氧樹脂全真空澆注全絕 緣結構。鐵芯采用優質硅鋼片卷繞而成。互感器絕緣靠環氧樹脂。產品體積小、重量輕，安裝僅占有 限空間。所有繞組完全澆注在環氧樹脂中，具有優良的絕緣性能耐沖擊和機械壓力，并可以保護繞 組不受潮。一次繞組引出線端子的標志為A,N;二次繞組引出線測量級端子的標志為a, n,保護級 端子的標志為da,do均在澆注體上清晰標注．在夾件上的接地標志旁有接地螺栓供接地用，下部支 架供安裝用。整體結構緊湊，使用方便。JDZX10-3，6、10互感器的連接組標號為，1/1/1/12-12, JDZXF10-3、6、10互感器的連接組標號為1/1/1/1/12/12-12，三臺單相三繞組電壓互感器連組為（剩余電壓繞組接成開口三角形）。

技術表

1 產品標準：GB12O7-2006《電磁式電壓互感器》；
2 產品表面爬電距離：滿足II級污穢等級；
3 負荷的功率因數： COS∮=08（滯后）；
4 JDZX10-3其他技術參數見下表：

電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就產生一個磁通φ，根據電磁感應定律，則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數，可以產生不同的一次電壓與二次電壓比，這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓，即100V，電壓互感器一次側接在一次系統，二次側接測量?jī)x表、繼電保護等；主要是電磁式的（電容式電壓互感器應用廣泛），另有非電磁式的，如電子式、光電式。
