LXK-120零序電流互感器
產品詳情
簡介

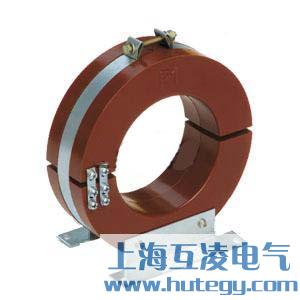

零序電流互感器LXK-120分為兩半，用樹脂澆注成半圓形，然后用夾緊箍連接。安裝時可將互感器分為兩半，然后合并為一體，安裝極為方便。該系列常規型號有：LXK-φ80、LXK-φ100、LXK-φ120、LXK-φ150、LXK-φ180。
概述
零序電流互感器LXK-120用于10KV及以下電流50HZ線路中做電力系統以及高壓三相交流發電機、電動機的零序過電流保護用，只適用于戶內。輸電電纜之外徑不大于120MM。

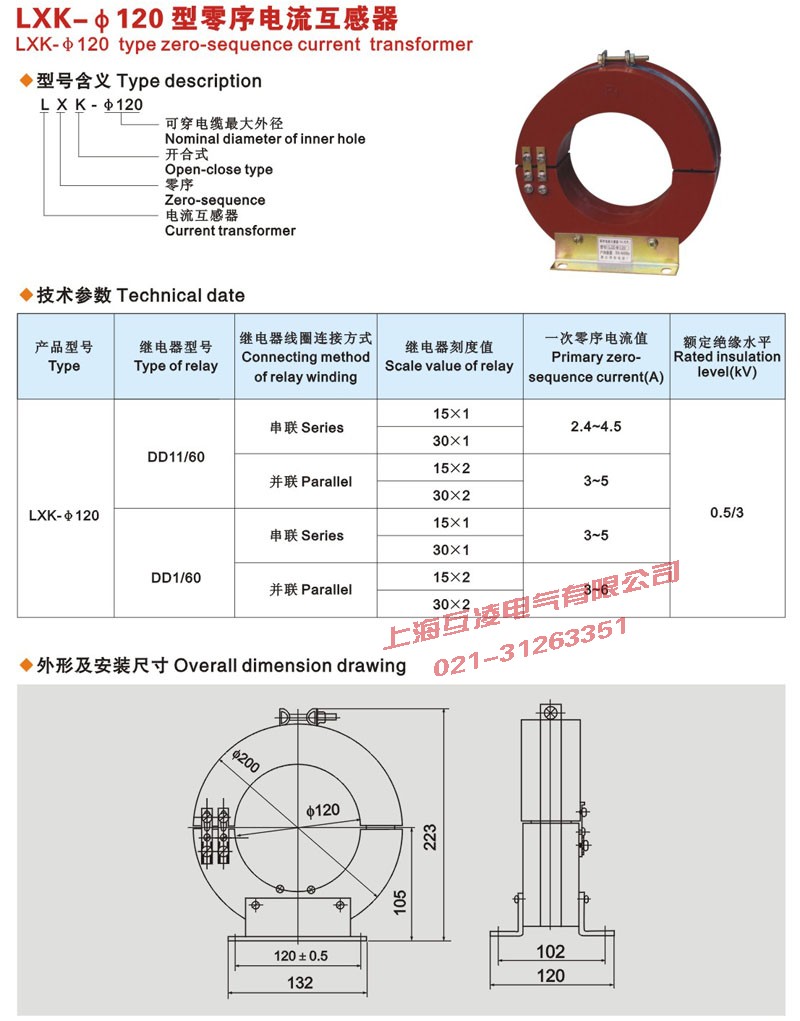

變比參數
| 產品型號 | 繼電器型號 | 繼電器線圈連接方式 | 繼電器刻度值 | 額定絕緣水平 |
| LXK-Φ120 LXK系列 60/1A |
DD11/60 | 串聯 | 15x1 | 0.5/3 |
| 30x1 | ||||
| 并聯 | 15x2 | |||
| 30x2 | ||||
| DD1/60 | 串聯 | 15x1 | ||
| 30x1 | ||||
| 并聯 | 15x2 | |||
| 30x2 |
概述
零序電流互感器在電力系統產生零序接地電流時與繼電保護裝置或信號配合使用，使裝置元件動作，實現保護或監控。
HS-LJK、HS-LXK系列零序電流互感器是電纜型,采用ABS工程塑料外殼、樹脂澆注成全密封；使用絕緣油制冷切割工藝，有效避免了互感器在長期使用過程中的銹蝕。絕緣性能好，外形美觀。具有靈敏度高、線性度好、運行可靠、安裝方便等特點。其性能優于一般的零序電流互感器，使用范圍廣泛，不僅適用于電磁型繼電保護，還能適用于電子和微機保護裝置。用戶可根據系統的運行方式，中性點有效接地或中性點非有效接地的不同，選用相適應的零序電流互感器。
- 產品名稱：
LXK-120零序電流互感器
- 型號：
LXK-120
