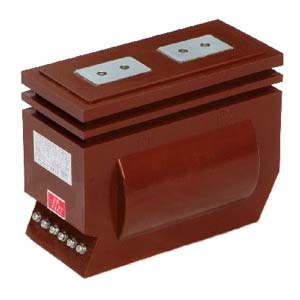

LZZBJ12-10B電流互感器
產品詳情
用途
LZZBJ12－10B型電流互感器供額定頻率50—60HZ，額定電壓10KV及以下戶內裝置的電力系統中，作計量和監控保護用。
結構特點:本產品為支柱式結構，采用環氧樹脂全封閉澆注成型，具有精度高、局部放電量低、體積小、重量輕、動熱穩定倍數大、耐潮濕及污穢、全工況、免維護等特點。
技術數據
額定電壓 10kV 50Hz
額定絕緣水平 一次對二次及地 11.5／42／75kV
二次之間及地3kV 2min
額定二次電流 5A或1A
測量級儀表保安系數 ≤10
局部放電水平 附和GBl208—1997視在放電量≤20PC
| 額定一次電流(A) | 準確級組合 | 額定輸出(VA) | 準確限值系數 | 短時熱電流(KA有效值) | 動穩定電流(KA峰值) | |||
| 0.2S | 0.2 | 0.5 | 10P | |||||
| 20-200 |
0.2S/10P 0.2/10P 0.5/10P |
15 | 15 | 20 | 30 | 10 | 200I1n | 500I1n |
| 300 | 45 | 110 | ||||||
| 400 | 30 | 40 | 50 | 120 | ||||
| 500 | 63 | 130 | ||||||
| 600 | ||||||||
| 800 | ||||||||
| 1000 | ||||||||
| 1200 | ||||||||
| 1500 | 20 | 20 | 40 | 60 | 80 | 140 | ||
| 2000 | ||||||||
| 2500 | 100 | 180 | ||||||
| 3000 | ||||||||
| 3150 | ||||||||
校驗方法
在進行電流互感器誤差試驗之前，通常需要檢查極性、退磁、準確度等試驗。
原理
是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。
- 產品名稱：
LZZBJ12-10B電流互感器
- 型號：
LZZBJ12-10B
